第２種電気工事士 過去問＋解説 学科試験（筆記方式）令和7年度（2025年度）下期試験 第47問

まずは初めに結論を。一口で言うと。まとめ。要旨。

　本問は、複線図の問題で、複線図が書けないと、解答できません。複線図が苦手な人は、「捨て問」と相なります。

第47問‐リングスリーブ当て

　

　(クリックして拡大。）

　本問のレベルは「ふつう」です。

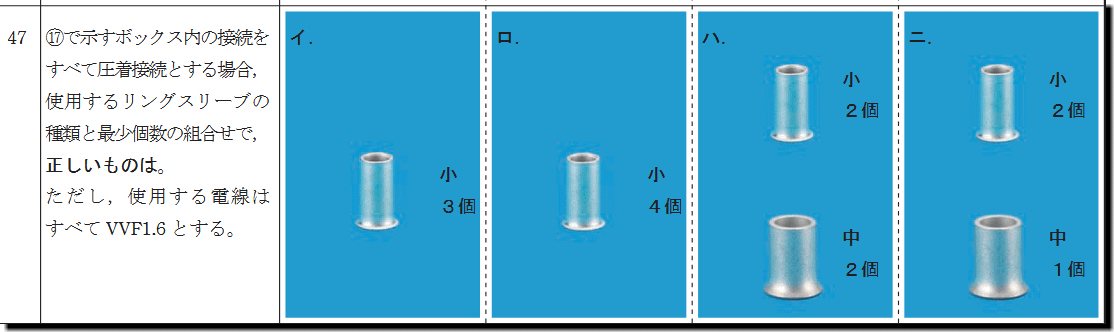

　設問は、以下の画像のところです。

　

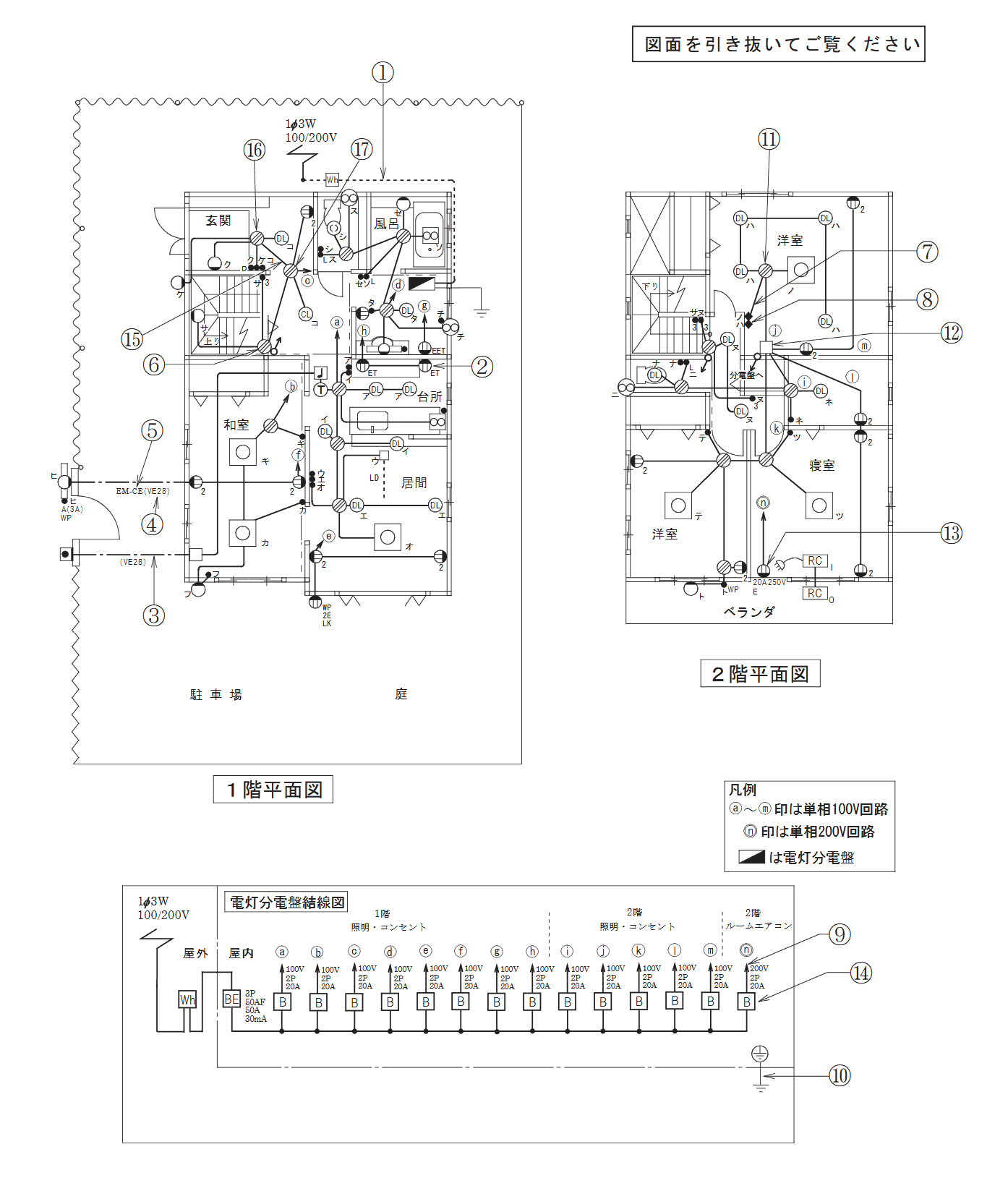

　配線図の資料（全体像）は、「こちら」です。

　本問の答えは、「こちら（記号のみ）」です。

解答

　

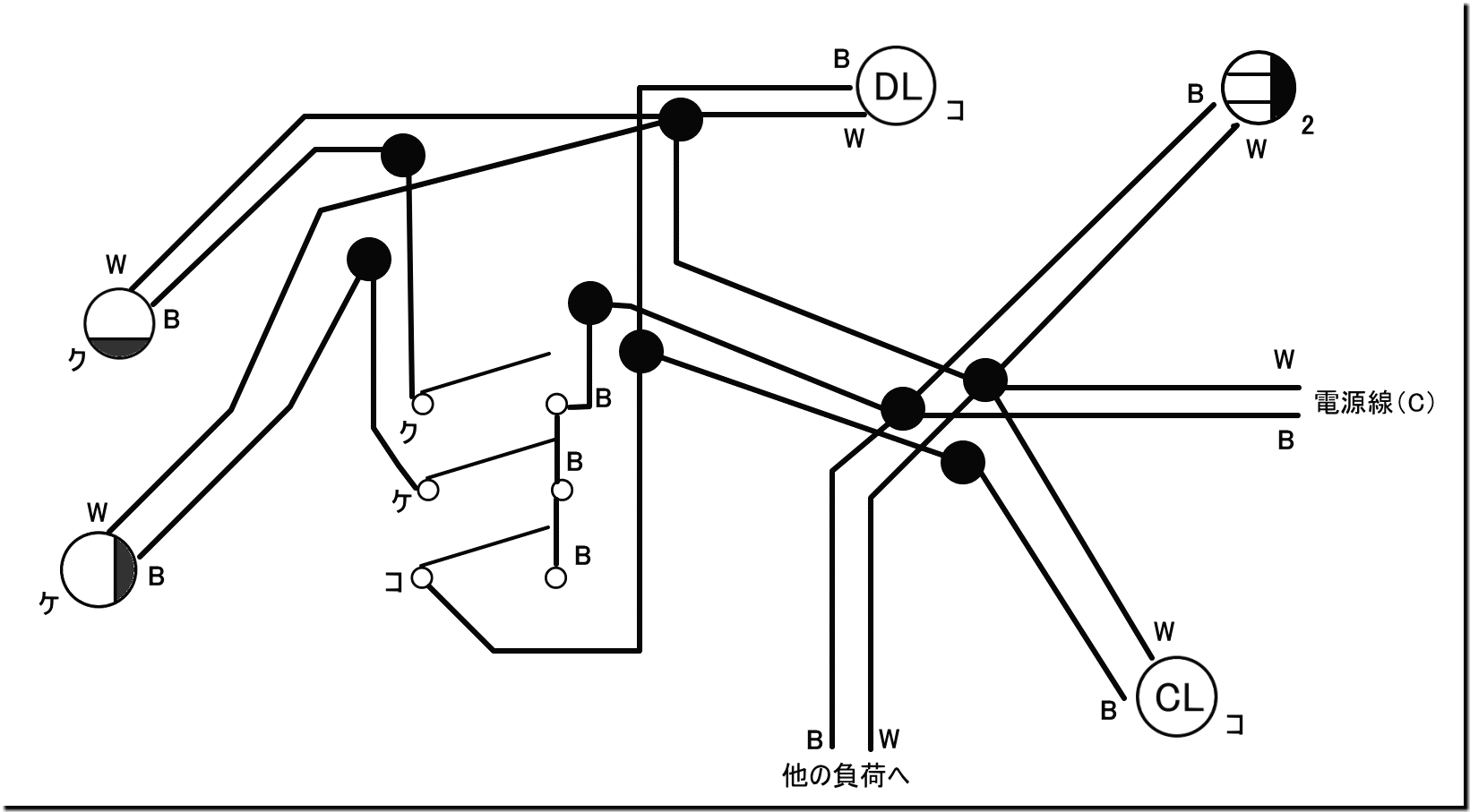

　問題の複線図は、上の画像です。

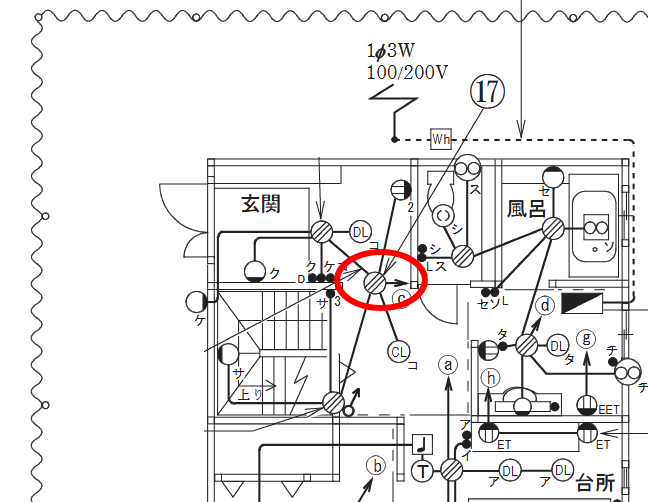

　問題が問うているのは、

　

　…のところです。

　問題文には、「VVF1.6」を使用しているとあります。

　先の第46問でも述べましたが、おさらい的に、同じ記述を述べておきます。

電線断面積の基礎知識

　「リングスリーブ」の選び方ですが、接続する電線の断面積の合計から判断します。

　VVF1.6の断面積は、「2mm2」で計算します。

　VVF2.0の断面積は、「3.5mm2」で計算します。

　本問では、「VVF1.6」のみの使用なので、「2mm2」だけを使います。

リングスリーブ選び

　リングスリーブは、接続する電線の断面積の合計によって決まります。

　「８mm2以下」なら「小」で接続します。

　「８mm2超で、１４mm2未満」なら「中」で接続します。

　「１４mm2以上」なら「大」で接続します。

接続場所

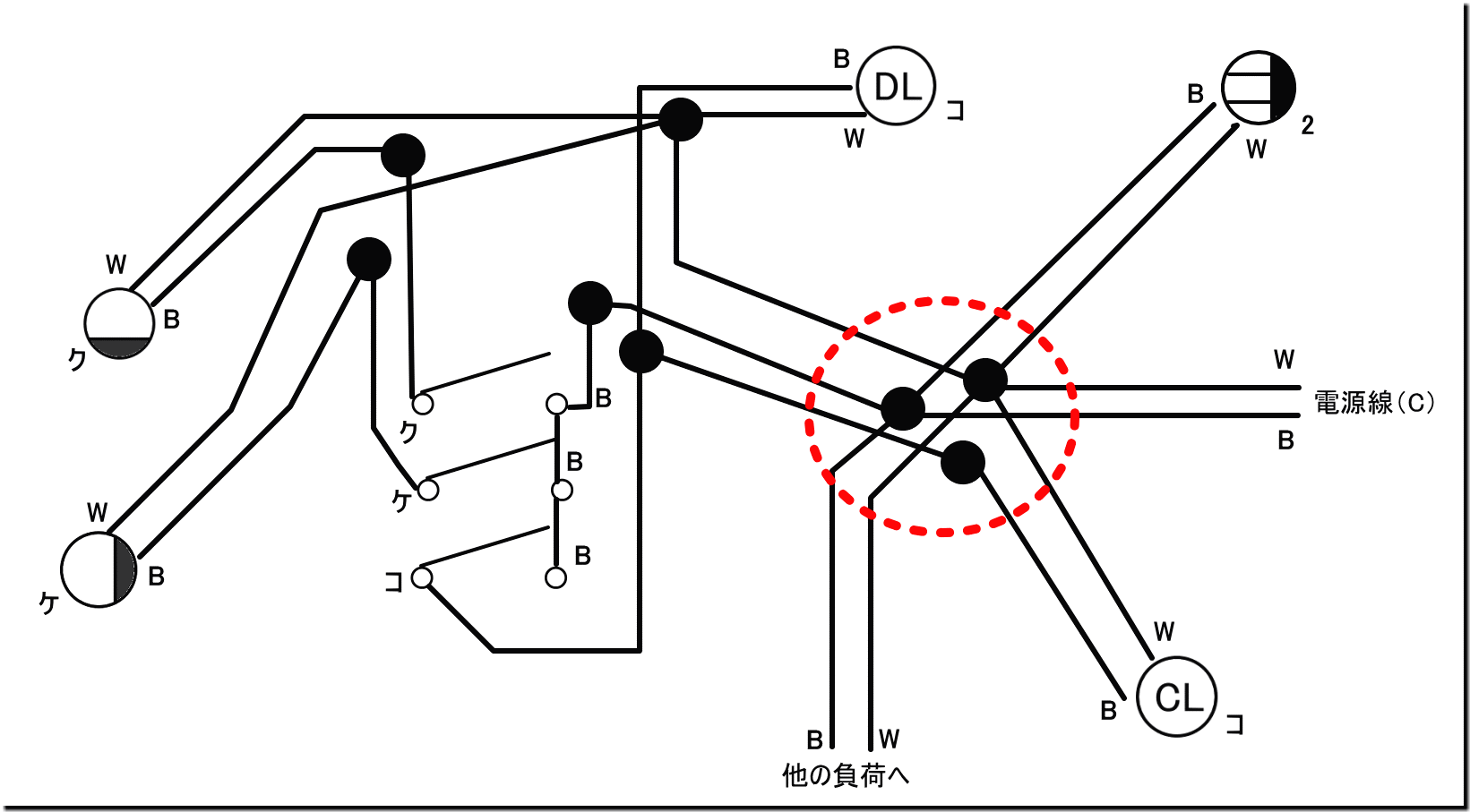

　複線図の画像から…、

　５本接続・・・１つ

　４本接続・・・１つ

　２本接続・・・１つ

　…なことがわかります。

５本接続

　「５本接続」を見ていきます。

　VVF1.6の断面積は、「2mm2」で計算します。

　５本ですから、「5*2」の「8mm2」となります。

　先も見たように、リングスリーブは…、

　「８mm2以下」なら「小」

　「８mm2超で、１４mm2未満」なら「中」

　…という塩梅でした。

　「５本接続」のところは、「10mm2」なので、「中」を使用します。

　んで、「５本接続」は、１箇所ですから、「中」を「１個」使うことがわかりました。

４本接続

　「４本接続」を見ていきます。

　VVF1.6の断面積は、「2mm2」で計算します。

　４本ですから、「4*2」の「8mm2」となります。

　先も見たように、リングスリーブは…、

　「８mm2以下」なら「小」

　「８mm2超で、１４mm2未満」なら「中」

　…という塩梅でした。

　「４本接続」のところは、「8mm2」なので、「小」を使用します。

　んで、「４本接続」は、１箇所ですから、「小」を「１個」使うことがわかりました。

２本接続

　「２本接続」を見ていきます。

　VVF1.6の断面積は、「2mm2」で計算します。

　２本ですから、「2*2」の「4mm2」となります。

　先も見たように、リングスリーブは…、

　「８mm2以下」なら「小」

　「８mm2超で、１４mm2未満」なら「中」

　…という塩梅でした。

　「２本接続」のところは、「4mm2」なので、「小」を使用します。

　んで、「２本接続」は、１箇所ですから、「小」を「１個」使うことがわかりました。

集計

　「４本接続」は、「中」を「１個」使います。

　「４本接続」は、「小」を「１個」使います。

　「２本接続」は、「小」を「１個」使います。

答え

　こうした次第で…、

　正解：ニ

　…と相なります。
