第２種電気工事士 過去問＋解説 学科試験（筆記方式）令和7年度（2025年度）下期試験 第6問

まずは初めに結論を。一口で言うと。まとめ。要旨。

　三相3線式回路の断線問題です。過去になかった新手の出題です。初見なら解けなくても仕方ないですが、復習して解けるようにはなっておきましょう。種さえわかれば、カンタンです。

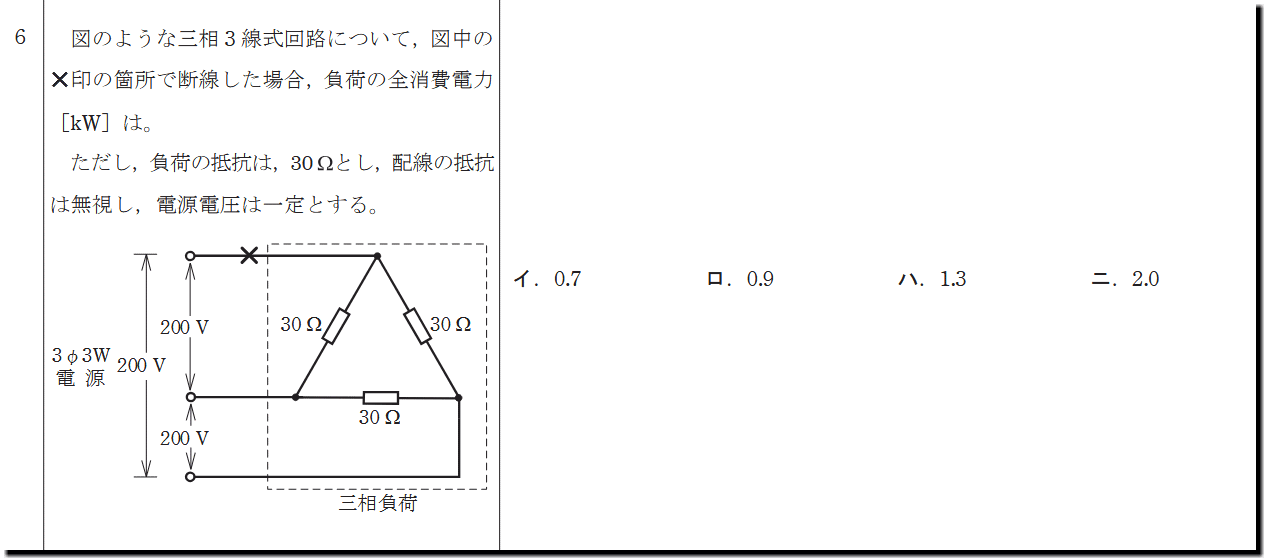

第6問‐三相3線式回路の断線

　

　(クリックして拡大。）

　本問のレベルは「やや難」です。

　本問の答えは、「こちら（記号のみ）」です。

解説

　三相3線式回路のうち、１つが断線すると、ふつう？の「単相2線式」回路になるだけです。

　断線した線を“ないもの”として考えると、上に30Ωの抵抗が2つあって、下に30Ωの抵抗が1つある並列回路として考えられるってな次第です。

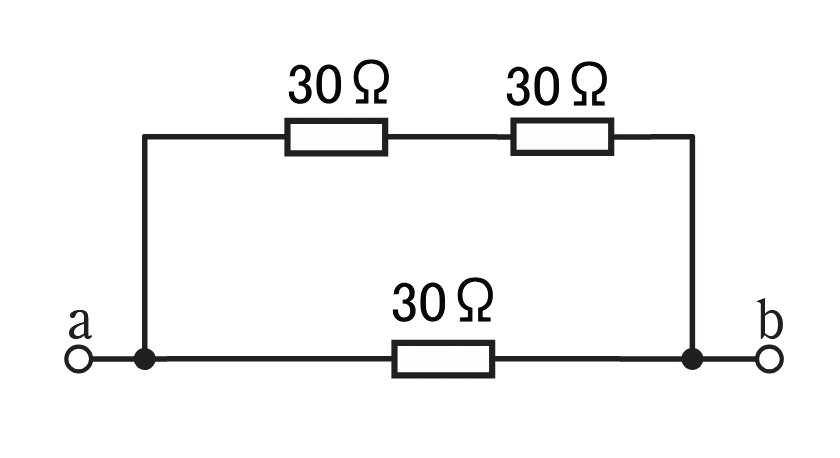

　問題文の絵図を書き換えると…、

　

　…になるだけなのです。

　後は、合成抵抗を求めるだけです。

合成抵抗

　回路の上は、直列なので、足すだけです。

　よって、「30+30」の「60Ω」となります。

　次いで、上下の合成抵抗を求めます。要は、並列なんで、「足し分の掛け」で計算します。

　「60*30/60+30」で「1800/90」の「20」Ωとなります。

オームの法則

　電流を求めます。「V=IR」です。

　電圧Vは、問題文から「200」Vなことがわかります。

　抵抗は、先に見たように、「20」Ωでした。

　公式にぶち込むと「200=20I」の「I=10」となります。

電力

　電力Wの公式は、「P=VI」でした。

　電圧は、200Vです。

　電流は、先に計算したように、10Aです。

　公式にぶち込むと、「P=200*10」で「2000」Wとなります。

　問題文が聞いているのは、［kW］ですから、「2000/1000」で「2kW」と相なります。

答え

　正解：ニ

　…と相なります。
