第２種電気工事士 過去問＋解説 学科試験（筆記方式）令和7年度（2025年度）下期試験 第46問

まずは初めに結論を。一口で言うと。まとめ。要旨。

　「複線図」の問題で、複線図が書けないと解けない問題です。苦手な人は、「捨て問」にして、他の問題で失点をカバーしましょう。

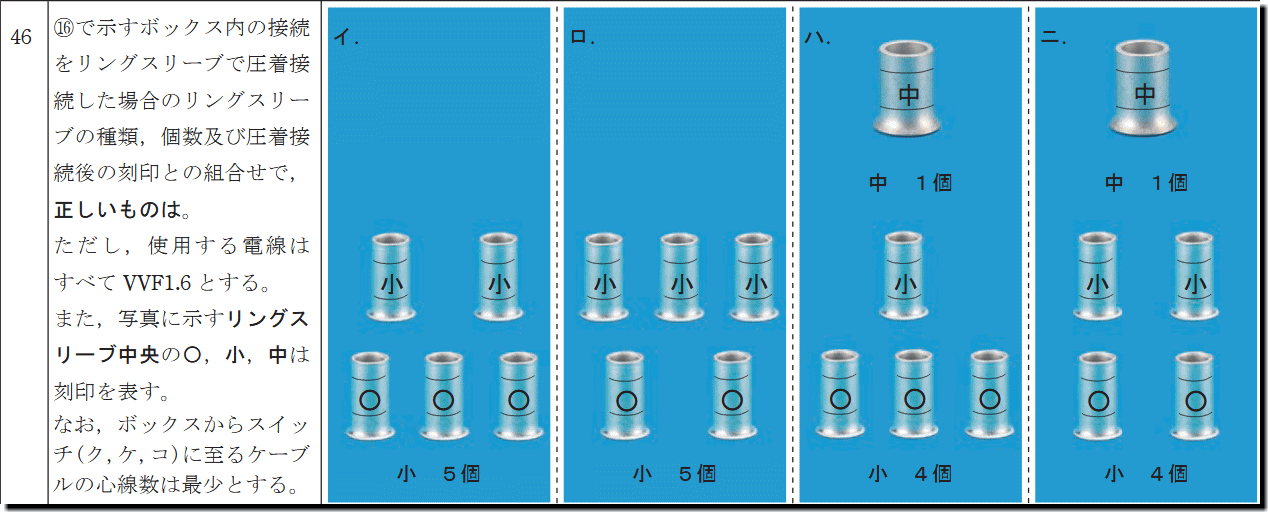

第46問‐リングスリーブと刻印問題

　

　(クリックして拡大。）

　本問のレベルは「難」です。

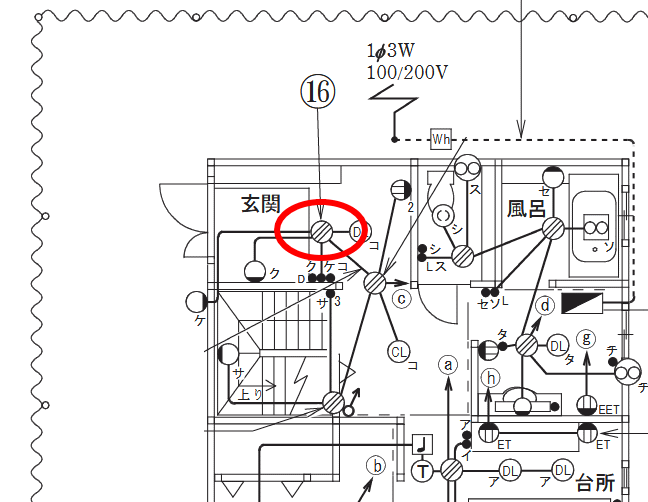

　問題の言う「部分」は、以下の画像のところです。

　

　配線図の資料（全体像）は、「こちら」です。

　本問の答えは、「こちら（記号のみ）」です。

解答

　

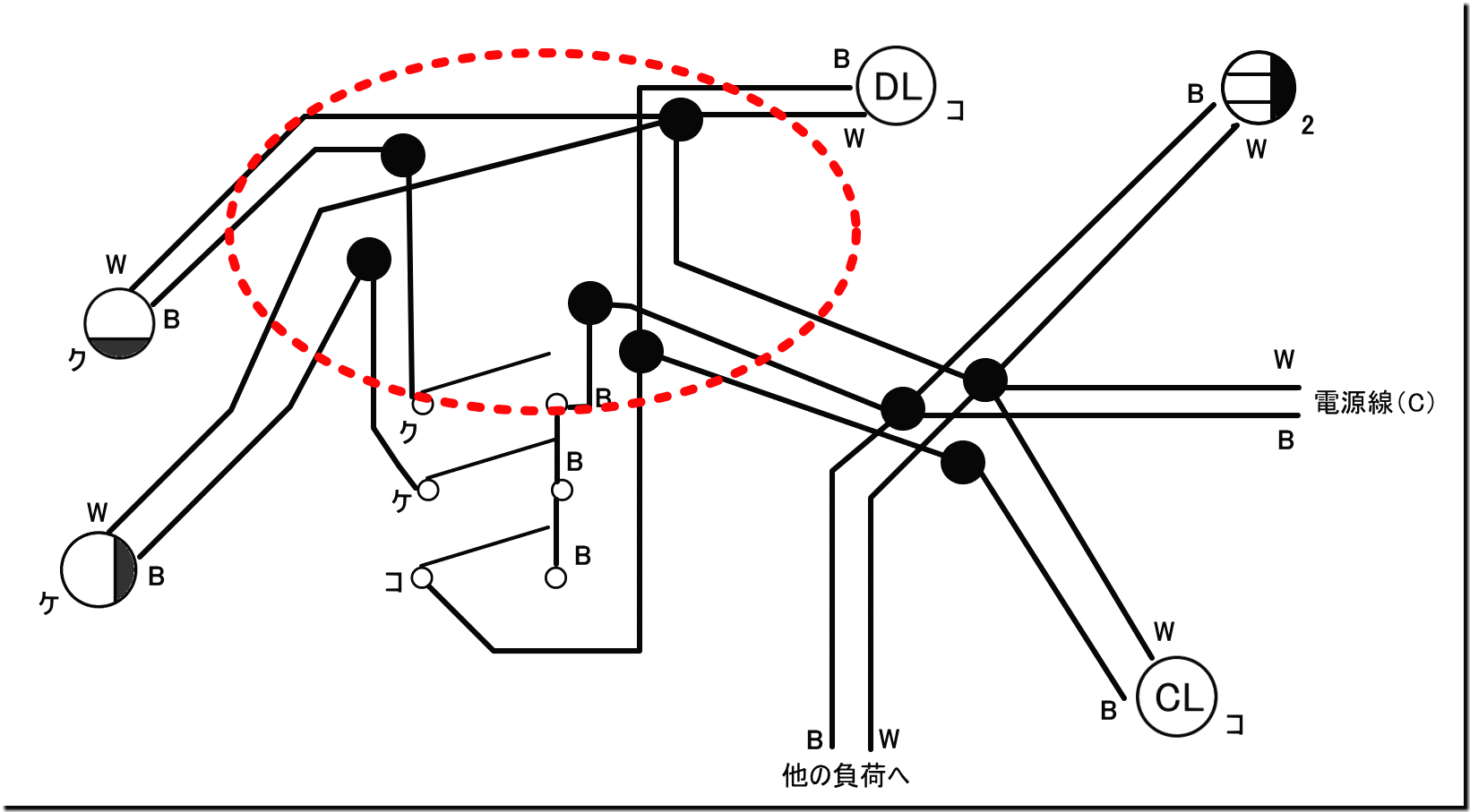

　問題の複線図は、上の画像です。

　問題が問うているのは、

　

　…のところです。

　問題文には、「VVF1.6」を使用しているとあります。

電線断面積の基礎知識

　「リングスリーブ」の選び方ですが、接続する電線の断面積の合計から判断します。

　VVF1.6の断面積は、「2mm2」で計算します。

　VVF2.0の断面積は、「3.5mm2」で計算します。

　本問では、「VVF1.6」のみの使用なので、「2mm2」だけを使います。

リングスリーブ選び

　リングスリーブは、接続する電線の断面積の合計によって決まります。

　「８mm2以下」なら「小」で接続します。

　「８mm2超で、１４mm2未満」なら「中」で接続します。

　「１４mm2以上」なら「大」で接続します。

圧着マーク（刻印）について

　圧着マーク（刻印）のうち、試験で使うのは、「極小（○）」と「小」と「中」の３つがあります。

　圧着マーク（刻印）は、基本的には、カンタンです。

　使ったスリーブに応じて、刻印すればいいからです。

　よって、「小スリーブ」なら「小」です。

　よって、「中スリーブ」なら「中」です。

　しかし、ここに、「例外」があります。

　「1.6mmが2本」のときだけ、「極小（○）」で、刻印します。

　当該1つの例外だけに、気をつけてください。

　んでは、個々の選択肢を見ていきましょう。

接続場所

　上述した複線図の画像から…、

　４本接続・・・１つ

　３本接続・・・１つ

　２本接続・・・３つ

　…なことがわかります。

４本接続

　「４本接続」を見ていきます。

　VVF1.6の断面積は、「2mm2」で計算します。

　４本ですから、「4*2」の「8mm2」となります。

　先も見たように、リングスリーブは…、

　「８mm2以下」なら「小」

　「８mm2超で、１４mm2未満」なら「中」

　…という塩梅でした。

　「４本接続」のところは、「8mm2」なので、ちょっきり8㎜2以下となり、「小」を使用します。

　んで、「４本接続」は、１箇所ですから、「小」を「１個」使うことがわかりました。

　刻印は、「小」スリーブなので、「小」です。

３本接続

　「３本接続」を見ていきます。

　VVF1.6の断面積は、「2mm2」で計算します。

　４本ですから、「3*2」の「6mm2」となります。

　先も見たように、リングスリーブは…、

　「８mm2以下」なら「小」

　「８mm2超で、１４mm2未満」なら「中」

　…という塩梅でした。

　「３本接続」のところは、「6mm2」なので、「小」を使用します。

　んで、「３本接続」は、１箇所ですから、「小」を「１個」使うことがわかりました。

　刻印は、「小」スリーブなので、「小」です。

２本接続

　「２本接続」を見ていきます。

　VVF1.6の断面積は、「2mm2」で計算します。

　２本ですから、「2*2」の「4mm2」となります。

　先も見たように、リングスリーブは…、

　「８mm2以下」なら「小」

　「８mm2超で、１４mm2未満」なら「中」

　…という塩梅でした。

　「２本接続」のところは、「4mm2」なので、「小」を使用します。

　んで、「２本接続」は、３箇所ですから、「小」を「２個」使うことがわかりました。

　さて、刻印ですが、「1.6mmが2本」の接続なので、例外の「極小（○）」で接続します。

集計

　「４本接続」は、「小」を「１個」使います。刻印は、「小」です。

　「３本接続」は、「小」を「１個」使います。刻印は、「小」です。

　「２本接続」は、「小」を「３個」使います。刻印は、「極小（○）」です。

　よって、答えは、「イ」となります。

補足：リングスリーブ選びの『例外』

　以下に、復習事項を述べておきます。目を通しておいてください。

　本問では、以下の…、

　断面積が「８mm2以下」なら「小」

　断面積が「８mm2超で、１４mm2未満」なら「中」

　…２規定を使いました。

　しかし、スリーブ選びには、もう１つ、規定があります。

　断面積が「１４mm2以上」なら「大」で接続します。

　以上が、「リングスリーブ」の決まり事です。

　しかし、例外があります。

　「１４mm2以上なら大」なのですが…、

　2.0mmが4本の場合は、「中」を使用するのです。

　先に見たように、2.0mmの断面積は、「3.5mm」でした。

　2.0mm線が「4本」の場合、「3.5*4」で「14mm2」となり、先の決まり事‐１４mm2以上なら『大』‐からすると、「大スリーブ」にしないといけません。

　しかしながら、「2.0mm×4本」の場合は、“例外的に”、「中」を使用することになっているのです。

　『2.0mm×4本は、例外的に「中」』

　…と、意識して、憶えておいてください。

　出題実績あります。たとえば、「H30 下期筆記 第48問：リングスリーブ」などで問われているので、注意してください。

答え

　正解：イ

　…と相なります。
