第２種電気工事士 過去問＋解説 学科試験（筆記方式）令和7年度（2025年度）下期試験 第1問

まずは初めに結論を。一口で言うと。まとめ。要旨。

　第1問は、電気理論でおなじみ「合成抵抗」の計算問題です。文系は、解き方を押えておきましょう。

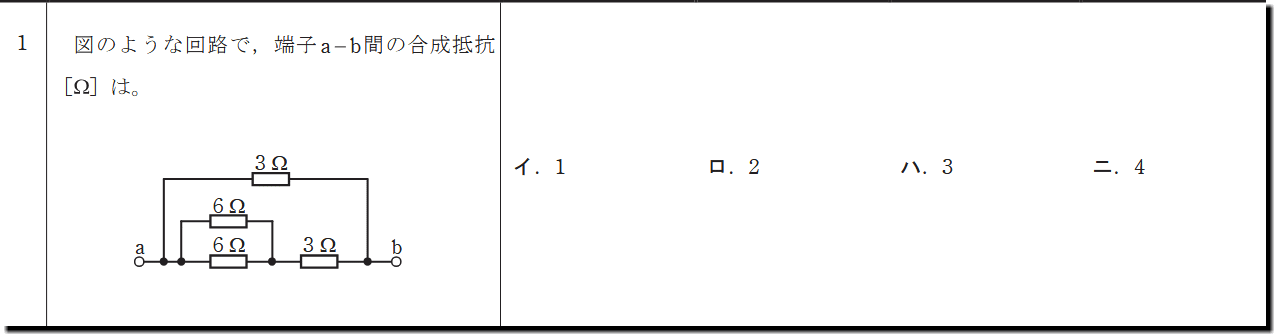

第1問‐合成抵抗

　

　(クリックして拡大。）

　本問のレベルは「ふつう」です。

　文系でも、取れます。取らないといけないです。

　なお、本問の答えは、「こちら（記号のみ）」です。

解説

　

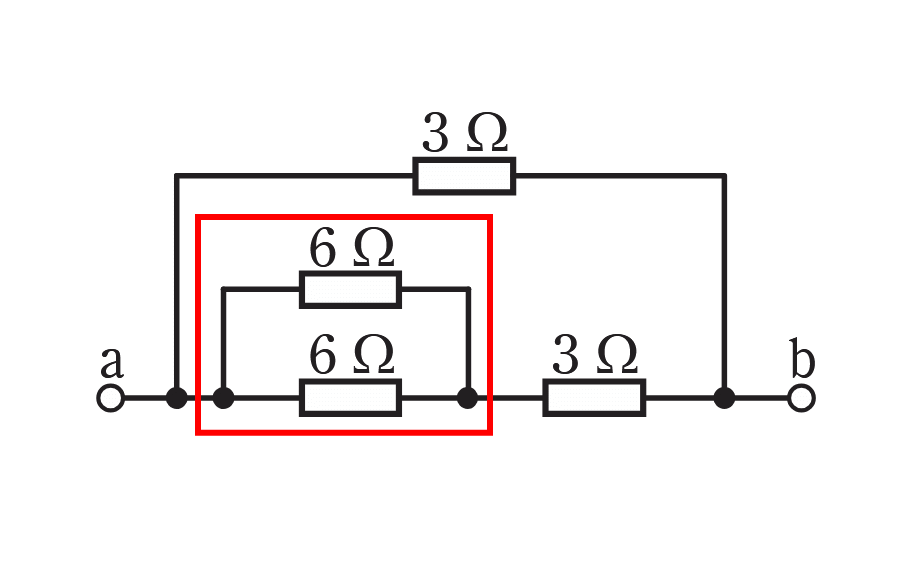

　ひとまず、上記部分の合成抵抗を求めましょう。

　「並列」なので、「足し分の掛け」でした。

　=6*6/6+6

　=36/12

　=3

　よって、上記のところは、「3Ω」なことがわかりました。

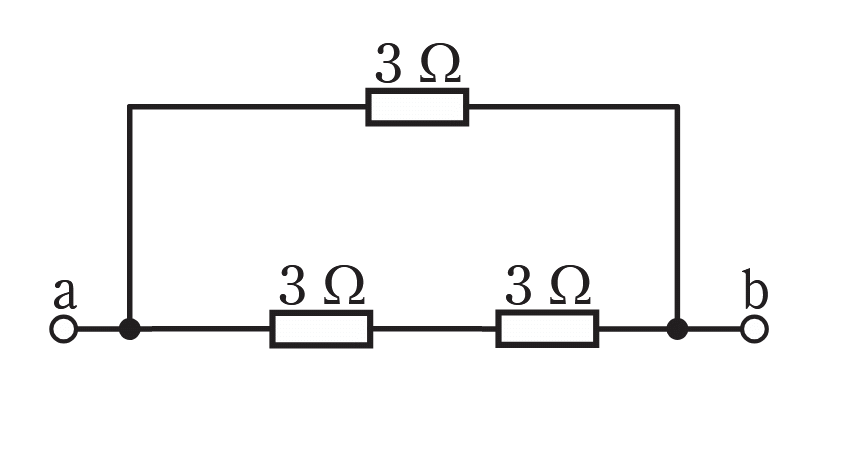

　んなもんで、問題文の絵図は…、

　

　…と、書き換えることができます。

作業２

　

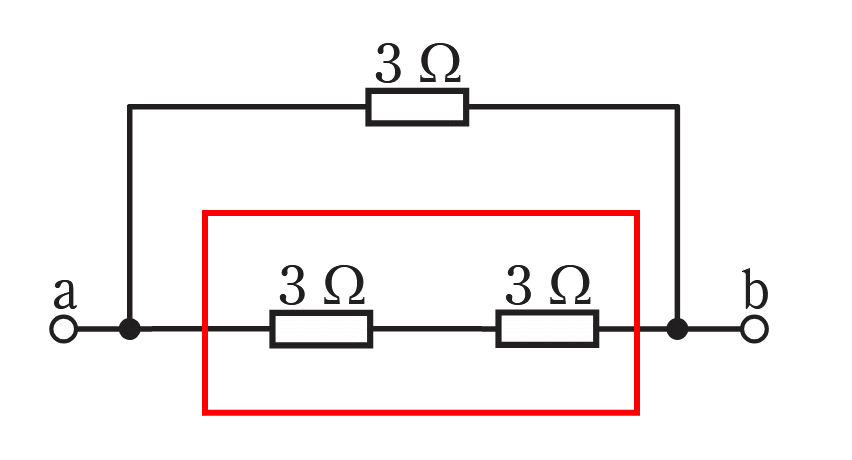

　次は、上記図の合成抵抗を求めましょう。

　「直列」なので、単純に足すだけです。

　=3+3

　=6

　よって、回路の抵抗は、「6Ω」なことがわかりました。

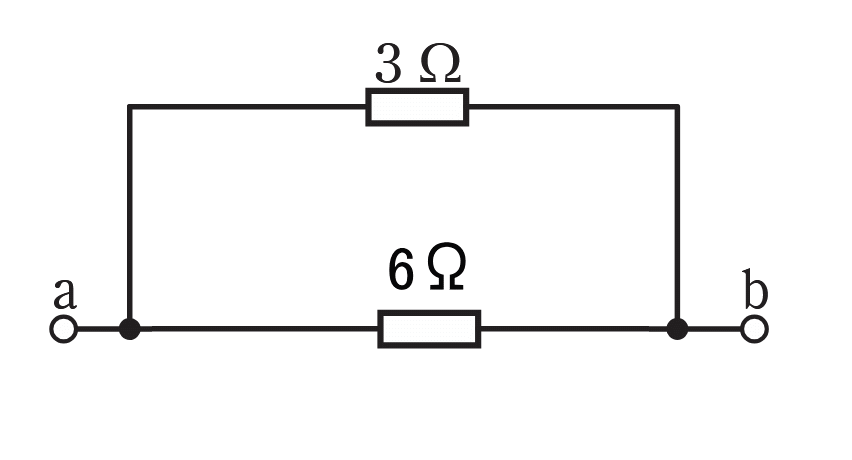

　んなもんで、問題文の絵図は…、

　

　…と、書き換えることができます。

作業３

　

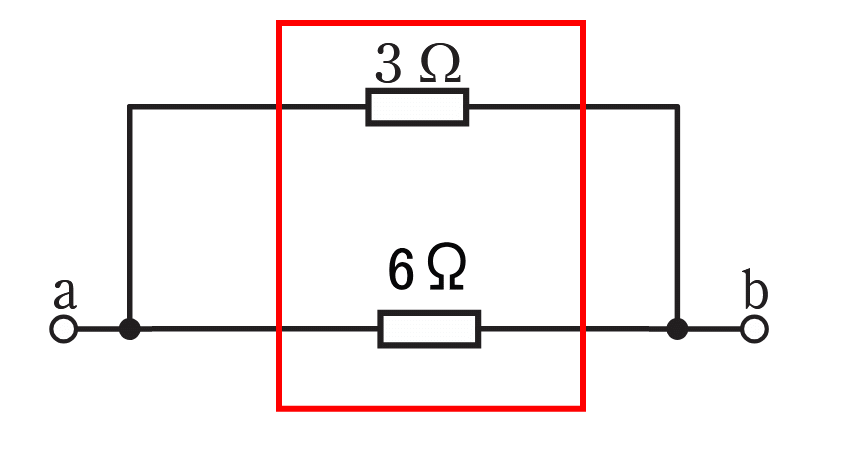

　次は、上記の合成抵抗を求めましょう。

　並列なので、「足し分の掛け」ですね。

　よって、「3*6/3+6」の「18/9」の「2」Ωなことがわかりました。

　これが答えです。

文系ド素人アドバイス

　本問は、おそらく、普段の試験勉強のときなら、すらっと解けるはずです。

　しかし、本試験となると、予想以上に緊張しているので、細かい計算が「アレレ」となることが予想されます。

　んなもんで、本試験にて、本問の様な計算問題に遭遇した場合、「解けそうなら解く」けれども、「計算面倒だな」と思ったら、『後回し』にするのが賢明です。

　計算問題は、計算に時間を食われるからです。

　学科には、「知ってさえいれば、数秒で解ける問題」が、ごろごろしています。

　本試験では、そういうすぐ取れる問題から解答するのがセオリーです。

　逆を言えば、時間のかかる問題は後回し、ってな寸法です。

　全問解いて、取れる問題をがっつり取った後で、時間のかかる計算問題に本腰を入れましょう。こっちのほうが、絶対に、計算ミスをしなくなります。

答え

　選択肢から「2」を探すと…

　正解：ロ

　…と相なります。
