第２種電気工事士 過去問＋解説 学科試験（筆記方式）令和7年度（2025年度）上期試験 第24問

まずは初めに結論を。一口で言うと。まとめ。要旨。

　文系には厳しい問題ですが、出題傾向は固まっています。過去問演習時には、選択肢の問いと答えをすべて押えておけば、何とか点が取れます。出題実績多々です。

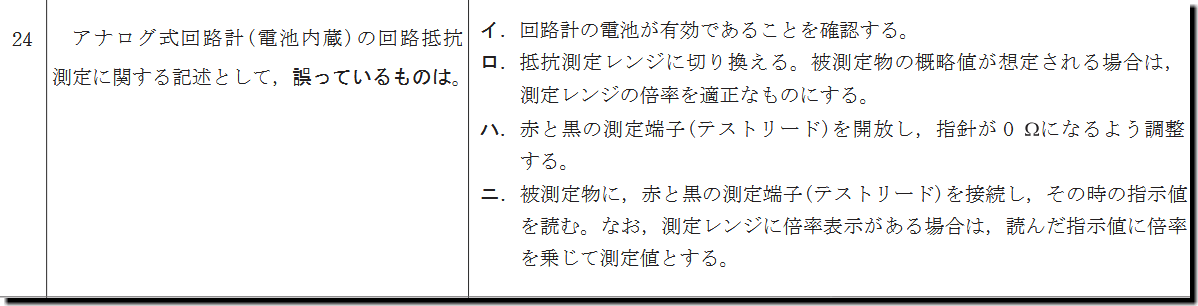

第24問‐アナログ式回路計(電池内蔵)

　

　(クリックして拡大。）

　本問のレベルは「ふつう」です。

　本問の答えは、「こちら（記号のみ）」です。

解説

　計測器のこの種の問題を、「第２種電気工事士 学科試験（筆記方式）の要チェックの難問・奇問・珍問・ひっかけ問題リスト」に、同じ系統の過去問をリストアップしています。

　ぜんぶ解けるようになっておきましょう。

選択肢イ

　イの「回路計の電池容量が正常であることを確認する」ですが、正しい記述です。

　電池の残量が少ないと、正確な測定ができないことがあります。そもそも、電池が切れてると電源が入りませんね。

　“こういうもの”として押えておきましょう。

　よって、選択肢は、「正」となります。

選択肢ロ

　ロの「抵抗測定レンジに切り替える。被測定物の概略値が想定される場合は、測定レンジの倍率を適正なものにする」ですが、正しい記述です。

　回路計には、測定レンジがあります。おおむね、真ん中の大きなつまみがそうです。

　

　たとえば、「抵抗」なら、「Ω×1k」とか「Ω×100」とか「Ω×10」とか「Ω×1」といったレンジがあります。

　最初は、大きめのレンジから合わせていきますが、被測定物の概略値がわかるなら、そのレンジで測る、といった次第です。

　よって、選択肢は、「正」となります。

選択肢ハ

　ハの「赤と黒の測定端子(テストリード)を開放し，指針が 0 になるよう調整する。」ですが、誤った記述です。

　間違っているのは、「開放」のところです。

　正しくは、「短絡」です。

　過去の試験では、「赤と黒の測定端子(テストリード)を短絡し，指針が0Ωになるよう調整する」という選択肢が出ています。これは、正しい記述です。

　本問は、先の記述をいじった問題と言えます。

　選択肢丸ごとを憶えるのが一番早いですね。

　選択肢は、「誤」となります。

　ちなみに、「開放」の場合は、「左」の方の「∞）」に調整します。

選択肢ニ

　ニの「被測定物に，赤と黒の測定端子(テストリード)を接続し，その時の指示値 を読む。なお，測定レンジに倍率表示がある場合は，読んだ指示値に倍率 を乗じて測定値とする。」ですが、正しい記述です。

　「倍率表示」がある場合は、それを乗じることになります。

　過去に、出題実績があります。選択肢丸ごとを憶えてしまいましょう。

　よって、選択肢は、「正」となります。

答え

　設問は、「不適切なものはどれか？」なので…、

　正解：ハ

　…と相なります
