第２種電気工事士 過去問＋解説 学科試験（筆記方式）令和7年度（2025年度）上期試験 第6問

まずは初めに結論を。一口で言うと。まとめ。要旨。

　単相２線式回路の電圧降下の問題です。ちょっとだけ応用問題ですが、文系でも問題なく解けるはずです。

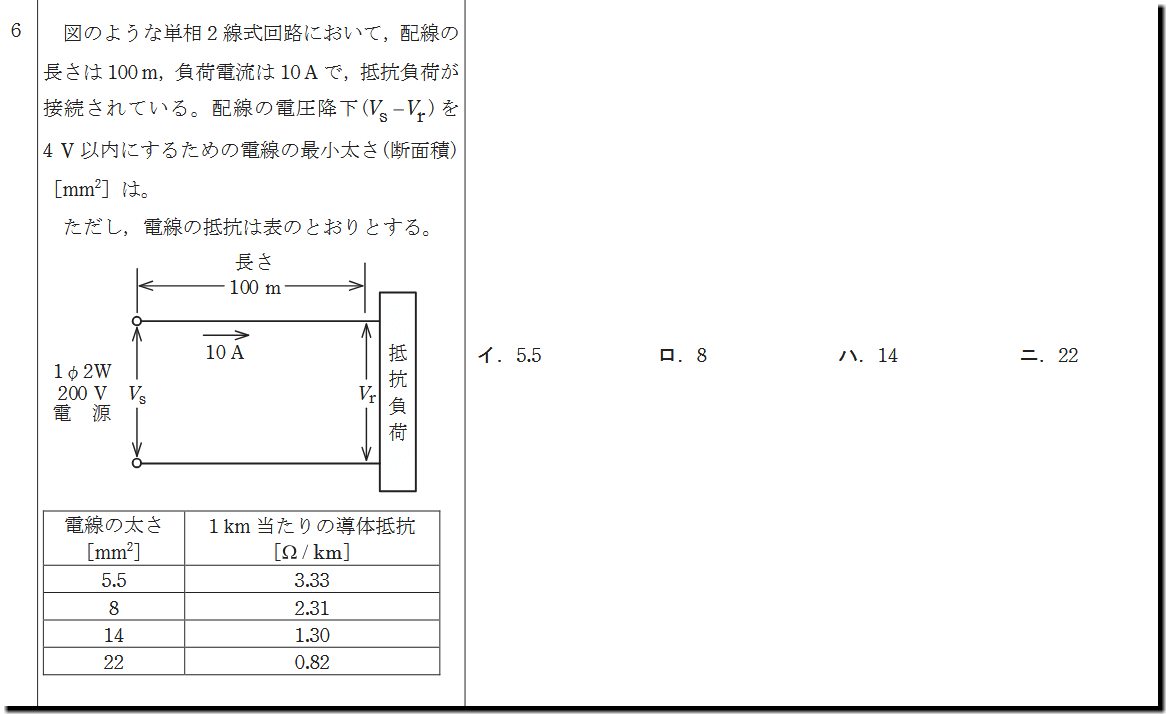

第6問‐単相2線式回路の電圧降下

　

　(クリックして拡大。）

　本問のレベルは「ふつう」です。

　本問の答えは、「こちら（記号のみ）」です。

解説

　「電圧降下」の問題です。

　下の…、

　

　…公式さえ、頭に入っていれば、即解できます。

　本問は、「単相 2 線式回路」なので、「2IR」の公式を使います。

解答

　問題文には、「配線の 長さは 100 m」とあります。

　んで、「負荷電流は 10 A」とあります。

　この数字と問題の「表」をもとに、抵抗を計算していきましょう。

5.5㎜2

　電線の太さが「5.5㎜2」だと、1 km 当たりの導体抵抗は、「3.33」となっています。

　1km当たりの数字なので、100mだと、「3.33*0.1」で「0.333」となります。

　電圧降下の式は、「2IR」でした。

　数字をぶち込むと…、

　「2*10*0.333」

　「6.66」

　…となります。

　問題が求めているのは、「電圧降下を 4 V 以内にする」です。

　「6.66」だと、4Vを超過しているのでダメと相なります。

8㎜2

　電線の太さが「8㎜2」だと、1 km 当たりの導体抵抗は、「2.31」となっています。

　1km当たりの数字なので、100mだと、「2.31*0.1」で「0.231」となります。

　電圧降下の式は、「2IR」でした。

　数字をぶち込むと…、

　「2*10*0.231」

　「4.62」

　…となります。

　問題が求めているのは、「電圧降下を 4 V 以内にする」です。

　「4.62」だと、4Vを超過しているのでダメと相なります。

14㎜2

　電線の太さが「14㎜2」だと、1 km 当たりの導体抵抗は、「1.30」となっています。

　1km当たりの数字なので、100mだと、「1.30*0.1」で「0.13」となります。

　電圧降下の式は、「2IR」でした。

　数字をぶち込むと…、

　「2*10*0.13」

　「2.6」

　…となります。

　問題が求めているのは、「電圧降下を 4 V 以内にする」です。

　「2.6」は、4V以内に収まっているので、OKとなります。

　問題が問うているのは、「最小太さ」なので、8mm2が答えとなります。

22㎜2

　答えは出てますが、一応。

　電線の太さが「22㎜2」だと、1 km 当たりの導体抵抗は、「0.82」となっています。

　1km当たりの数字なので、100mだと、「0.82*0.1」で「0.082」となります。

　電圧降下の式は、「2IR」でした。

　数字をぶち込むと…、

　「2*10*0.082」

　「1.64」

　…となります。

　当該選択肢は、電圧降下が4V以下になっていますが、問題文が問うているのは、「最小太さ」なので、22㎜2ではダメ、と相なります。

答え

　正解：ハ

　…と相なります。
