第２種電気工事士 過去問＋解説 学科試験（筆記方式）令和7年度（2025年度）上期試験 第2問

まずは初めに結論を。一口で言うと。まとめ。要旨。

　第2問は、電気理論でおなじみ「抵抗」を問う問題です。抵抗の公式の「R＝4ρL/πD2」を使って計算します。計算するだけなので、公式さえ憶えていたら文系でも解けます。

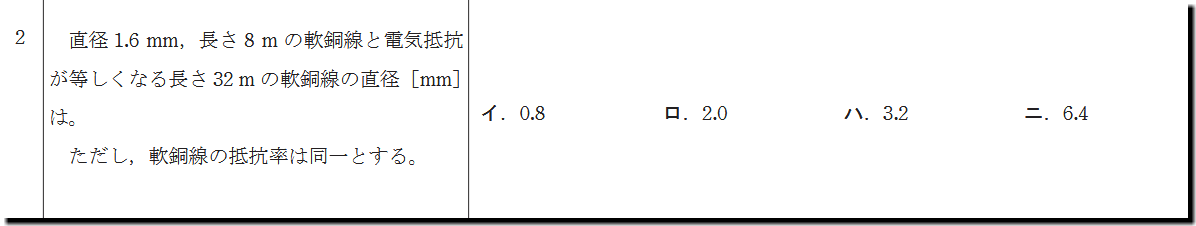

第2問‐抵抗

　

　(クリックして拡大。）

　本問のレベルは「ふつう」です。

　なお、本問の答えは、「こちら（記号のみ）」です。

解説

　抵抗の公式は、「R＝4ρL/πD2」となっています。

　「R」は、抵抗（たぶん、レジストのR）です。

　「ρ」は、「ロー」で抵抗率です。本問では、使いません。

　「π」は、おなじみ円周率のパイですね。使いません。

　「L」は、長さです。（たぶん、レングスのL）

　「D」は、直径です。（たぶん、ダイアメタ：diameterのD）

解答1

　公式「R＝4ρL/πD2」にドンドコ数字を入れます。

　「直径 1.6 mm，長さ 8 m の軟銅線」の数字を公式に入れていくと…、

　「R＝4ρL/πD2」

　「R＝4ρ×8/π×1.6×1.6」

　「R＝32ρ/2.56π」

　…となります。

解答2

　「 32 m の軟銅線」の数字を公式に入れると…、

　「R＝4ρ×32/πD2」

　「R＝128ρ/πD2」

　…となります。

解答3

　抵抗値が同じなわけですから…、

　「32ρ/2.56π＝128ρ/πD2」

　…が成り立ちます。

　ρとπは、相殺されるので消去すると…、

　「32/2.56＝128/D2」

　「12.5＝128/D2」

　「12.5D2＝128」

　「D2＝10.24」

　…となります。

解答3

　選択肢の数字を2乗して、「10.24」となるものを探しましょう。

　「イ．0.8」ですが、「0.8*0.8」で「0.64」。「×」です。

　「ロ．2.0」ですが、「2.0*2.0」で「4」。「×」です。

　「ハ．3.2」ですが、「3.2*3.2」で「10.24」です。これが正解です。

　正解は出ましたが、念のため「ニ．6.4」も計算すると、「6.4*6.4」で「40.96」で、誤りなことがわかります。

別解

　抵抗率が同じな場合、抵抗値は直径の2乗（D2）に反比例し、長さ（L）に比例します。

　本問の場合、長さが「8m」と「32m」なので、「32/8」で、抵抗が「4倍」になっていることがわかります。

　本問では、「電気抵抗が等しくなる」とあるので、4倍になった抵抗を、直径の方で「1/4倍」すれば、いいことがわかります。

　抵抗は、直径の2乗に反比例しますから、抵抗を「1/4倍」するには、直径を2倍すればいいです。

　よって、元の軟銅線の直径は、「1.6mm」ですから、「1.6×2」で「3.2」が答えとなります。

文系ド素人アドバイス

　本問は、おそらく、普段の試験勉強のときなら、すらっと解けるはずです。

　しかし、本試験となると、予想以上に緊張しているので、細かい計算が「アレレ」となることが予想されます。

　んなもんで、本試験にて、本問の様な計算問題に遭遇した場合、「解けそうなら解く」けれども、「計算面倒だな」と思ったら、『後回し』にするのが賢明です。

　計算問題は、計算に時間を食われるからです。

　学科には、「知ってさえいれば、数秒で解ける問題」が、ごろごろしています。

　本試験では、そういうすぐ取れる問題から解答するのがセオリーです。

　逆を言えば、時間のかかる問題は後回し、ってな寸法です。

　全問解いて、取れる問題をがっつり取った後で、時間のかかる計算問題に本腰を入れましょう。こっちのほうが、絶対に、計算ミスをしなくなります。

答え

　正解：ハ

　…と相なります。
